Вязка брусков
Существует несколько видов вязки брусков:
- Углоная вязка брусков, т. е. соединение брусков концами под углом.
- Угловая вязка брусков «на ус». Применяется при изготовлении, например, рамок для портретов.
- Тавровая вязка брусков. Может быть выполнена прямым, сквозным или глухим, одинарным или двойным, круглыми вставыми шипами.
- Перекрестная вязка брусков встречается в различных подставках-крестовинах, в оконных переплетах и других изделиях.
Угловую вязку щитов делают тремя способами: на прямые сквозные шипы («на гребенку»), на лапчатые шипы — «ласточкин хвост» и на круглые вставные шипы (шканты). Здесь особо важную роль играет точная разметка.
Способ вязки брусков | Наименование вязки и толщина шипа | Характеристика соединения |
Вполдерева (внакладку)
1/2 толшины бруска | Соединение непрочное, применяется с дополнительным креплением шурупами или нагелями | |
Прямым сквозным одинарным шипом
1/2 толщины бруска | Соединение прочное, имеет широкое распространение. столярно-строительных изделиях оно дополнительно крепится нагелем. | |

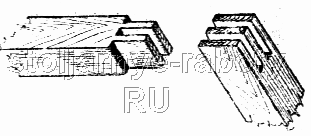

Прямым сквозным двойным шипом
1/5 толщины бруска | Соединение очень прочное, применяется при вязке толстых брусков. | |
Прямым глухим одинарным шипом
1/3 толшины бруска | Соединение прочное. Длина шипа должна быть не меньше половины ширины гнездового бруска; между торцом шипа и дном гнезда оставляется зазор в 2 мм; при встрече шипов (соединение ножки с партами) концы их срезают «на ус» с зазором между полуторцами до 2 мм. | |
Шипом лапчатым («ласточкин хвост»), сквозным или глухим Узкая сторона — 1/3. широкая — 3/6 толщины бруска |
Прочнее соединения на прямых шипах. | |
На двух вставных круглых шипах
Диаметр шипов 5 — 12 мм в зависимости от толшины брусков | Соединение довольно прочное. Требует хорошей приторцовки бруска и точного высверливания гнезд. | |

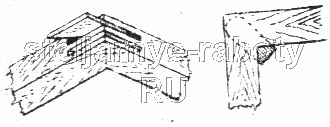

«На ус» внакладку
1/2 толшины бруска | Соединение непрочное Обязательна наклейка деревянного треугольника (по размеру шипа) с нелицевой стороны | |
«На ус» сквозным шипом, одинарным или двойным
1/3 или 1/5 толшины бруска | Довольно прочное. «На ус» срезают одну или обе шечки. | |
«На ус» глухим потайным шипом
1/3 толшины бруска | Довольно прочное. Желательно дополнительное крепление. | |
«На уc» вставным шипом (врезной рейкой)
в зависимости от толшины брусков | Прочное. Требует точной хорошей приторновки брусков и точного пропила проушин. | |
«На ус» вставными круглыми шипами
Диаметр шипов 5-10 мм в зависимости от толшины брусков | Соединение прочное. Требует хорошей приторцовкн брусков и точного высверливания гнезд. | |
Тавровая внакладку (вполдерева)
1/2 толшины бруска |
Соединение прочное. | |
Тавровая сквозным «сковороднем» 1/2 толшины бруска | Соединение прочное. Требует точном приторцовки брусков. | |
Тавровая глухим «сковороднем»
1/3 толшины бруска |
Для большей прочности рекомендуется расклинить шип с торца двумя клинышками на расстоянии 5 — 7 мм от краев! | |
Тавровая прямым одинарным шипом, сквозным и глухим
1/3 толщины бруска | Также рекомендуется расклинить. | |
Тавровая круглыми вставными шипами Диаметр шипов от 7 до 15 мм, но не более 1/3 толщины брусков | Довольно прочное. Требует точного высверливания гнезд. |
Перекрестная вязка брусков применяется в оконных переплетах, в подставках-крестовинах и т. п. Например, так делается крест-подставка под новогоднюю елку. Для красоты на соединенных брусках, на всю длину снимают фаски, как показано на рисунке.

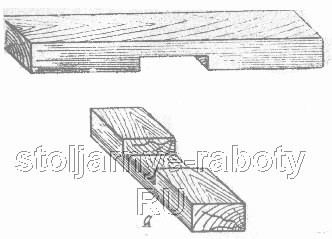

Перекрестое соединение брусков прямоугольного сечения вполдерева |
а — запиливание соединения; б — последующая срезка фасок. |
Для большей прочности таврового соединения брусков применяют расклинивание шипов. Обычно это делают двумя маленькими клинышками, предварительно произведя стамеской надколы с торца шипа на расстоянии 5 — 10 мм от края. Вколачивать клинышки надо с клеем.
Для дополнительного крепления угловых соединений привертывают шурупами металлические угольники.
